Bojen-Inspektion mit der Unterwasserdrohne (ROV) — ein Praxiseinblick
Von der Boje an der Wasseroberfläche bis zum Ankerblock am Gewässergrund: was eine ROV-gestützte Inspektion der Verankerung sichtbar macht
News-Einstieg · Cluster 01 — Inspektion. Dieser Beitrag dokumentiert einen konkreten Einsatz. Die zugehörige Leistung im Detail beschreibt ROV-Inspektion; den methodischen Vergleich zum Tauchereinsatz führt ROV vs. Taucher.
Bojen sind an vielen Gewässern die unauffälligsten, aber zugleich sicherheitsrelevantesten Bauteile. Sie markieren Fahrrinnen, sichern Liegeplätze oder kennzeichnen Sperrgebiete — und hängen dabei an einer Verankerung, die niemand sieht. Seil oder Kette, Ankerblock und die Verbindungselemente liegen dauerhaft unter Wasser, oft in trübem, sichtarmem Milieu. Genau dort entscheidet sich, ob eine Boje ihre Funktion zuverlässig erfüllt oder ob sich unbemerkt ein Sicherheitsrisiko aufbaut.
ScanSustain hat eine solche Verankerung mit einer ferngesteuerten Unterwasserdrohne (ROV) inspiziert und den gesamten Einsatz dokumentiert — vom Bojenkörper an der Wasseroberfläche bis zum Ankerblock am Gewässergrund. Dieser Beitrag fasst zusammen, was eine ROV-gestützte Bojeninspektion leistet, was bei diesem Einsatz sichtbar wurde und warum solche Inspektionen für Betreiber, Behörden und Sachverständige relevant sind.
Der Einsatz: von der Wasseroberfläche bis zum Ankerblock

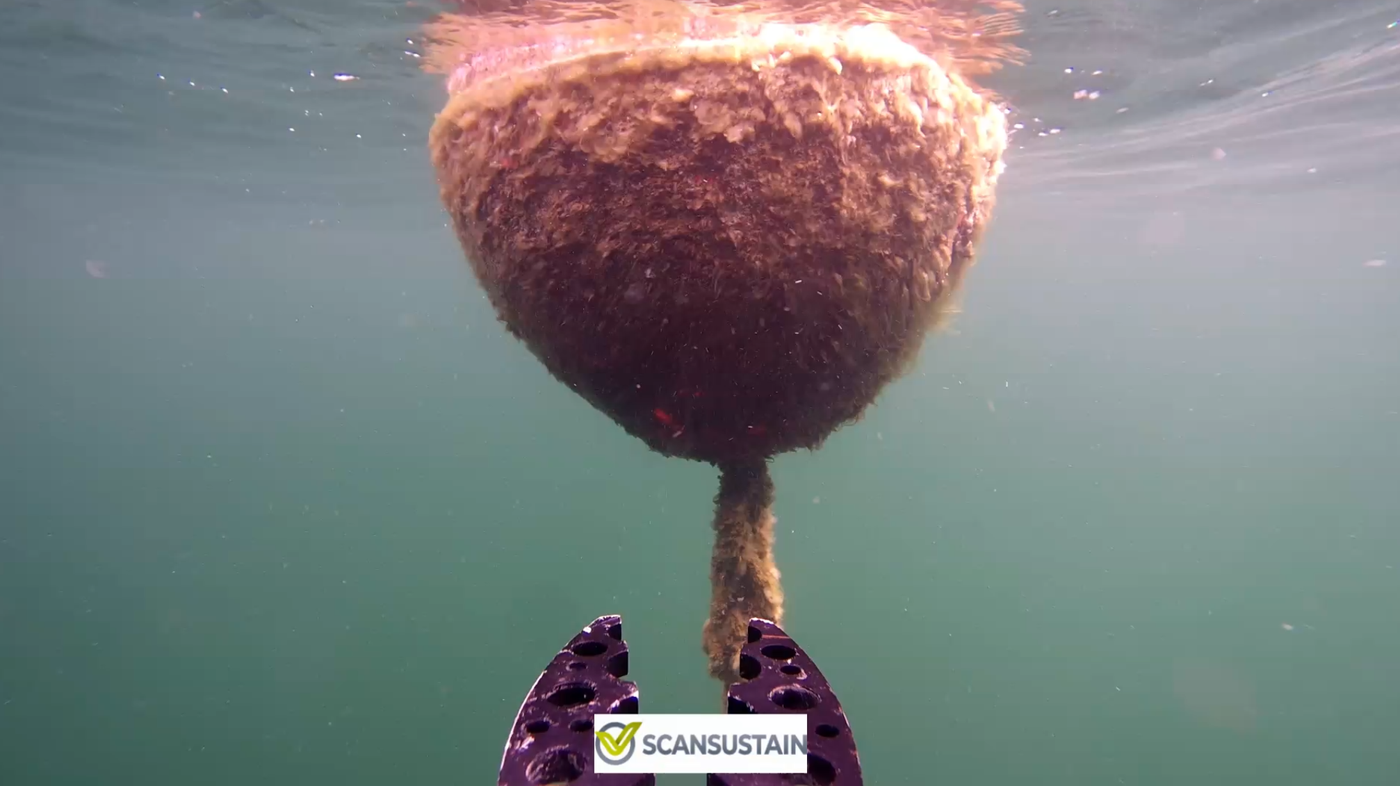

Die Kamerafahrt beginnt an der Boje selbst und folgt anschließend durchgehend der Verankerungslinie nach unten — Bojenseil bzw. Kette — bis zum Betonankerblock am Gewässergrund. Auf diesem Weg zeigt die ROV-Kamera lückenlos, in welchem Zustand sich jedes einzelne Element der Verankerung befindet: ob Seil oder Kette intakt sind, wie der Ankerblock liegt und in welchem Ausmaß sich Muschelbewuchs auf den Bauteilen gebildet hat.
Dieser Bewuchs ist mehr als eine optische Randnotiz — er erhöht das Gewicht der Verankerungskette, verändert die Strömungslast auf das System und kann, wenn er nicht regelmäßig erfasst wird, Rückschlüsse auf überfällige Wartungsintervalle verschleiern.
Weil eine ROV-Drohne statt eines Tauchers eingesetzt wurde, ließ sich die gesamte Strecke sicher, ohne Tauchgang-Zeitlimit und in gleichbleibender Bildqualität dokumentieren — auch in dem trüben Wasser, das viele heimische Seen und Flüsse kennzeichnet und das für Taucher Sicht und Einsatzdauer einschränkt.
Was die Aufnahmen zeigen
Drei Beobachtungen aus dem Material sind für die Einordnung besonders relevant:
- Der Zustand von Seil und Kette lässt sich über die gesamte Länge lückenlos beurteilen — nicht nur an einzelnen Stichproben, wie es bei einer Sichtprüfung von der Oberfläche aus möglich wäre.
- Der Muschelbewuchs auf Seil und Kette ist über weite Strecken dicht und gibt einen konkreten Anhaltspunkt für den Reinigungs- und Wartungsbedarf.
- Der Ankerblock liegt sichtbar und in einer Position, die sich anhand der Kettenausrichtung nachvollziehen und dokumentieren lässt.
Jede dieser Beobachtungen ist für sich genommen unauffällig — in der Summe ergeben sie aber genau das Bild, das ein Betreiber oder eine Behörde braucht, um zu entscheiden, ob eine Verankerung weiter genutzt, gereinigt oder ausgetauscht werden sollte.
Auffällig: Verschleiß an den Kettengliedern — Handlungsbedarf
Bei der Auswertung der Aufnahmen fällt im Bereich der Kettenglieder am Betonankerblock ein deutlich erkennbarer Verschleiß auf. Mehrere Glieder zeigen sichtbaren Materialabtrag, der auf fortgeschrittene Korrosion und mechanische Beanspruchung an dieser Verbindungsstelle hindeutet.
Diese Beobachtung ist nicht als kosmetischer Mangel einzustufen, sondern als konkretes Sicherheitsrisiko zu werten: Bei starker Windlast oder während eines Sturms steigt die Zugbelastung auf die bereits geschwächten Kettenglieder erheblich. Reißt die Verankerung an dieser Stelle, löst sich die Boje — und das daran befestigte Boot — vollständig vom Ankerpunkt. Die Folge wäre ein unkontrolliert treibendes Boot auf dem sturmgepeitschten See, mit entsprechendem Gefährdungspotenzial für den übrigen Schiffsverkehr sowie für Sach- und Personenschäden an Ufer oder Infrastruktur.
Handlungsempfehlung: Die betroffenen Kettenglieder bzw. der gesamte Kettenstrang sollten zeitnah ausgetauscht werden — idealerweise vor Beginn der nächsten sturmreichen Wetterperiode.
Warum das relevant ist
Die beschriebene Beobachtung ist ein anschauliches Beispiel dafür, warum der Zustand einer Bojenverankerung für Hafenbetreiber, Wasserbau-Ingenieurbüros, Behörden und Sachverständige keine akademische Frage ist, sondern eine Haftungsfrage: Löst sich eine Boje durch eine beschädigte Kette oder einen verrutschten Ankerblock, betrifft das im Zweifel die Sicherheit von Schiffsverkehr oder Badegästen.
Eine ROV-Inspektion liefert dafür die Grundlage, die im Ernstfall — gegenüber Behörden, Versicherungen oder in einem Gutachten — auch tatsächlich belastbar ist: durchgängiges Videomaterial statt punktueller Stichproben, ein nachvollziehbarer Pfad entlang der gesamten Verankerung und eine Momentaufnahme des Bewuchses, die sich mit künftigen Inspektionen vergleichen lässt.
Das deckt sich mit dem Ansatz, den ScanSustain bei jeder Unterwasser-Diagnostik verfolgt: präzise Datenerfassung, strukturierte Dokumentation und reproduzierbare Ergebnisse, die behördentauglich aufbereitet sind. Wiederkehrende Bojeninspektionen im selben Verfahren machen zudem Veränderungen über die Zeit sichtbar — etwa eine Zunahme des Muschelbewuchses oder eine beginnende Korrosion an der Kette —, bevor daraus ein akuter Schaden wird. Wie ein solches Programm aufgebaut wird, beschreibt Monitoring & wiederkehrende Prüfung.
Video und Beiträge zum Einsatz
Der vollständige Einsatz ist als Video dokumentiert, begleitet von Beiträgen in den sozialen Netzwerken:
- YouTube — Bojeninspektion mit der Unterwasserdrohne (ROV), vollständiges Video
- Instagram — Beitrag ansehen
- Facebook — Beitrag ansehen
